电动球阀

电动三片式球阀

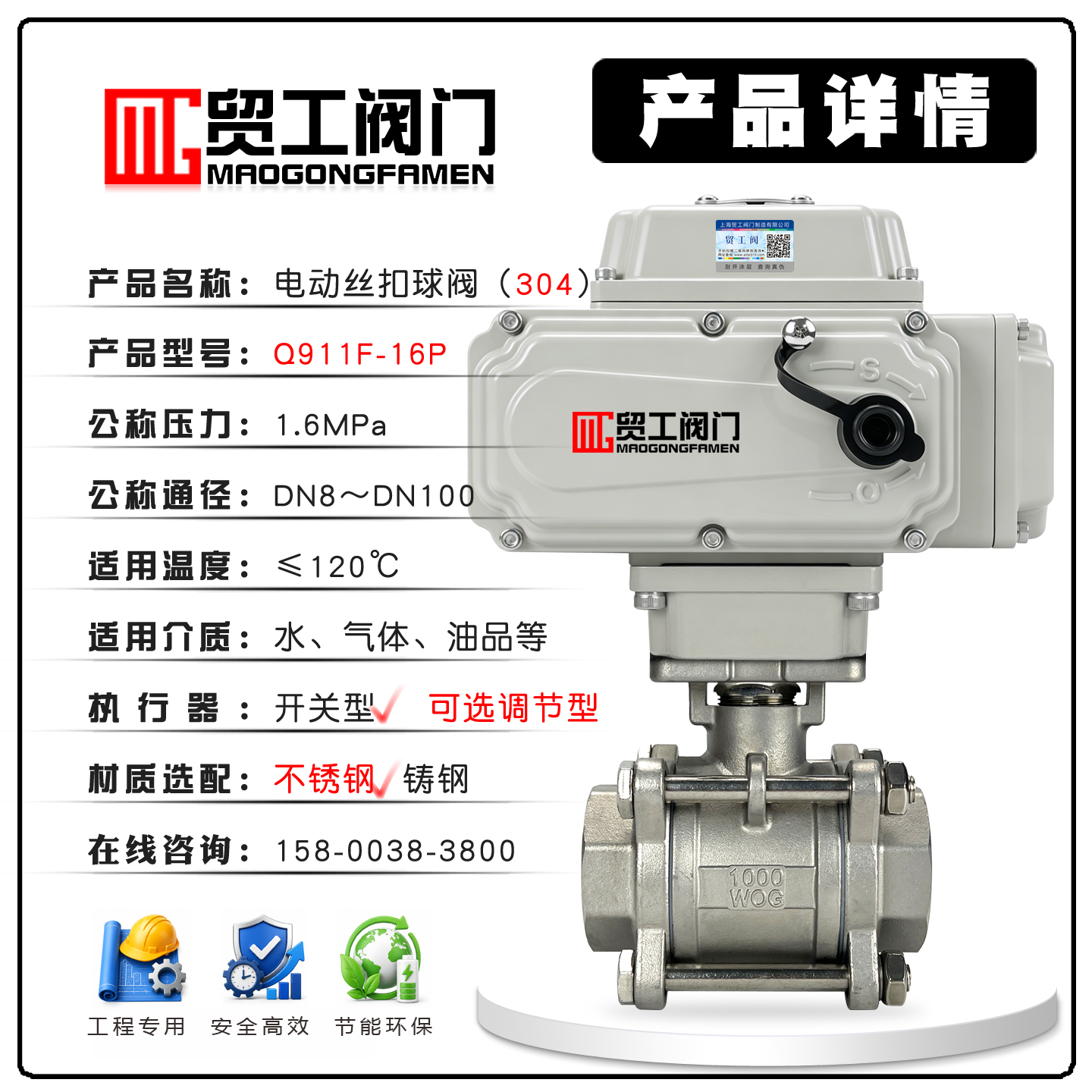

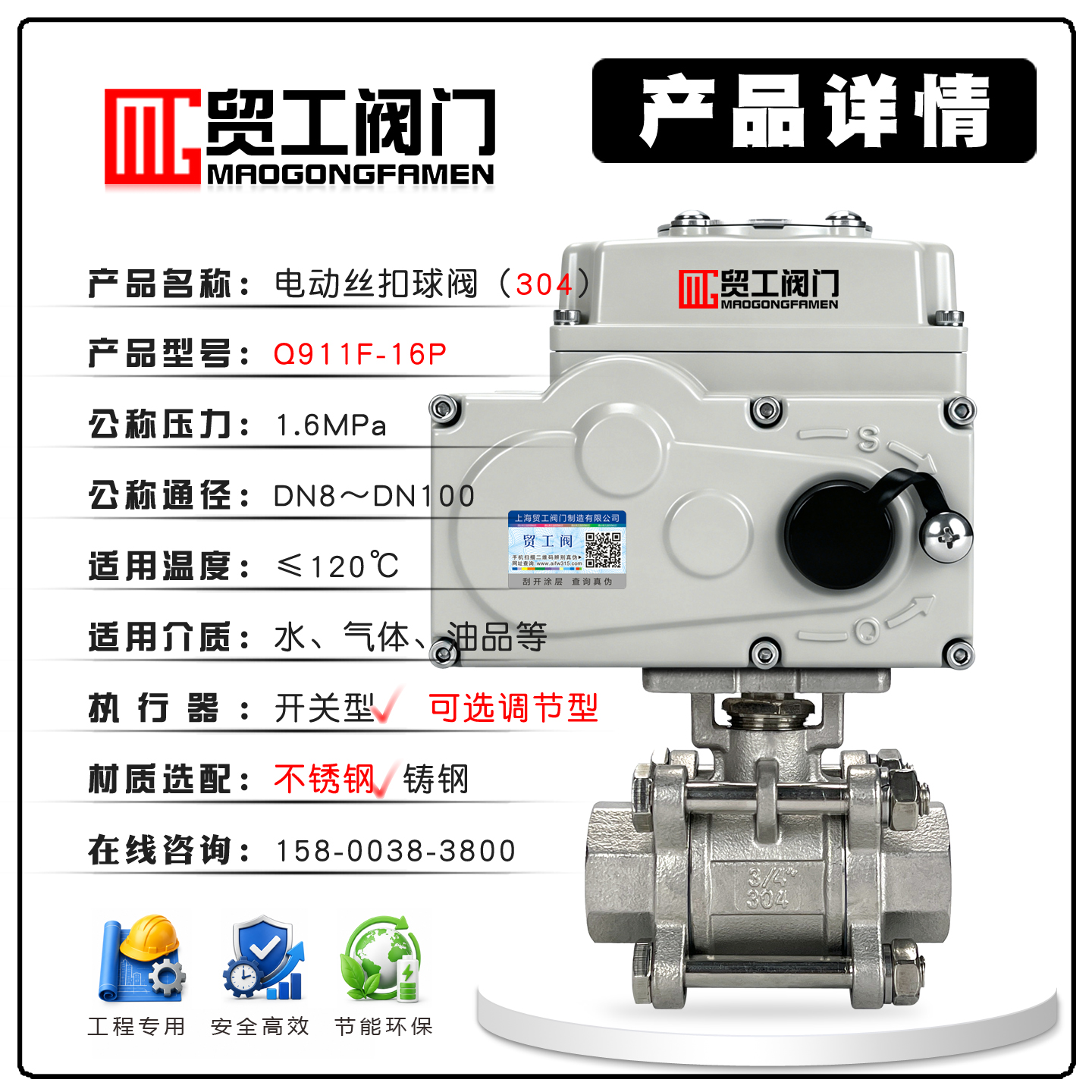

产品名称：电动三片式球阀（螺纹、焊接、快装）
产品型号：Q911F-16C/P
公称压力：1.6MPa
公称通径：DN8~DN100
适用温度：120℃ 可定制高温
适用介质：水、蒸汽、油品等
执行器：开关型（可选调节型）

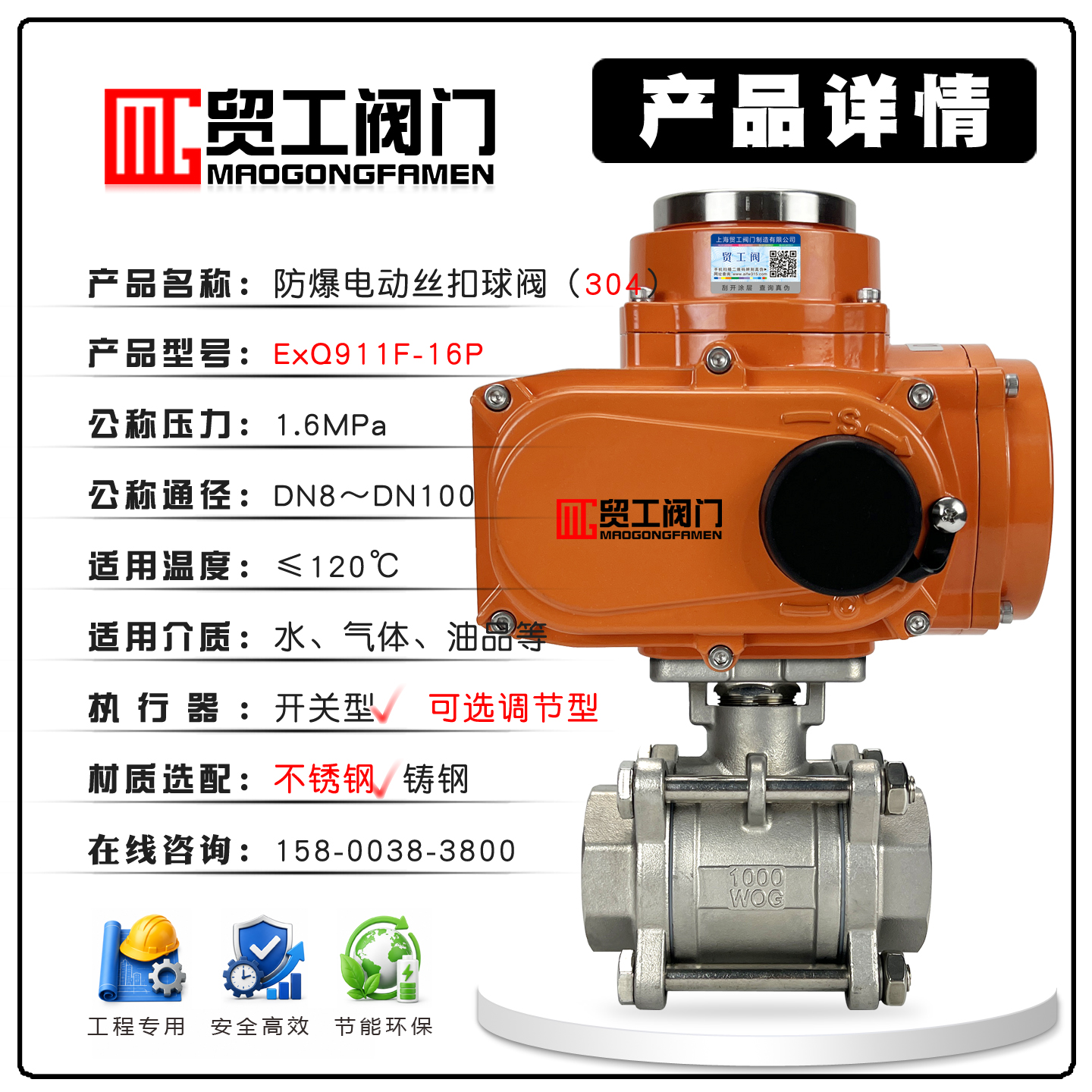

电动装置：普通、防爆、隔爆

在线咨询

158-0038-3800

视频详情

PDF详情

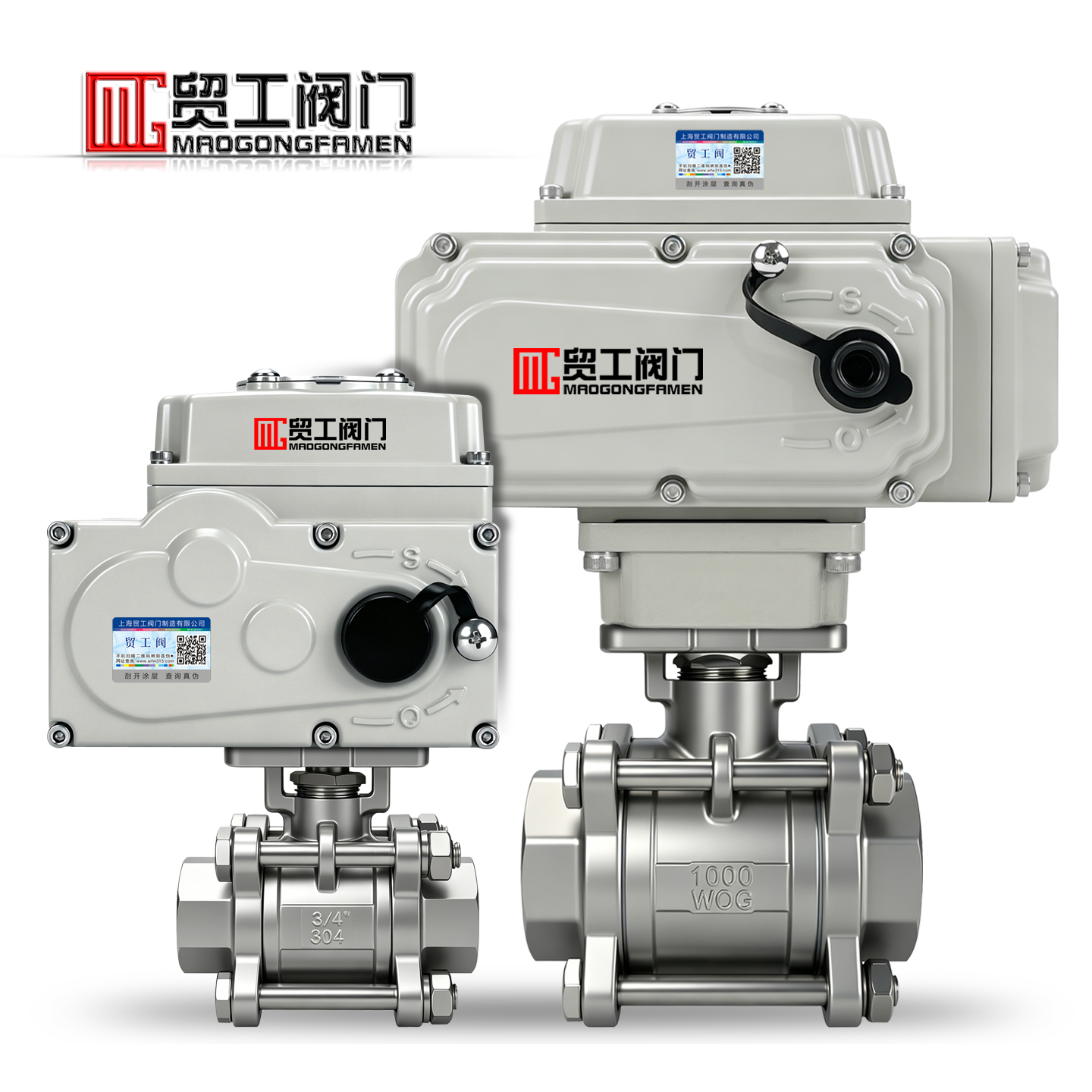

电动三片式球阀介绍

电动三片式球阀由三片式分体阀体与MGFA电动执行机构相配合，输入控制信号（4-20mADC或0-10mADC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大等特点。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、消防、空调、给排水电力等的工业自动化控制系统中。

结构与工作原理

1. 阀体结构

三段分体式结构：左右接头 + 中间球阀体，贯穿螺栓锁紧，拆开螺栓可直接取出球体、阀座密封件，管道不用拆除，大幅降低检修工时。内置浮动 O 型球体，介质压力推动球体贴合阀座，高低压密封稳定；阀杆下装倒密封设计，防止介质外漏、避免阀杆冲脱。

2. 电动驱动原理

电动执行器接收电信号驱动阀杆、球体旋转 90°：

0°；全关，管路截断；90°：全开，介质直通
开关型：AC220V/DC24V 通断控制，仅全开全关
调节型：4-20mA/0-10V 模拟信号，精准调节流量、压力
适用行业场景
暖通水处理：中央空调水系统、纯水设备、循环水自动切断阀
化工环保：酸碱液体、废气管道、小型反应釜自控切断
食品制药：卫生级快装三片式，果汁、药液、纯化水洁净管路
油气燃气：压缩天然气、柴油输送，防爆电动款专用
机械设备：空压机、干燥机、注塑机、小型液压油路自动开关
